了解高溫壓力變送器原理，更懂相關注意事項
作者來源:admin 發表時間：2022-10-25
導讀：高溫壓力變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或頻率信號，可以直接與計算機接口卡、控制儀表、

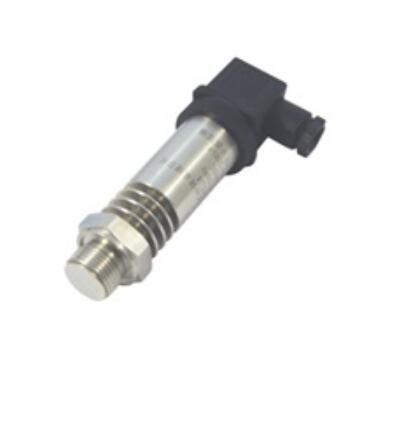

高溫壓力變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或頻率信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。運距離傳輸可以采用電流輸出方式，具有體積小、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有高抗振和抗沖擊性能。
工作原理：
由于高溫壓力變送器測量元件采用的是硅壓阻芯體，所以其工作原理為壓力變送器中的壓力芯體受壓時，使膜片產生微小的形變，膜片上的4個半導體電阻組成的惠斯通電橋，將壓阻效應實現了壓力轉換成電信號， 最后經V/A電壓電流轉換成與被測介質（液體）的壓力成線性對應關系的4-20mA標準電流信號輸出。
壓力變送器工作時注意的地方：
1、變送器上切勿使用高于36v的電壓（voltage），容易導致?lián)p壞。
2、變送器切勿用硬物碰觸膜片，會損壞隔膜片。壓力變送器廠家是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，高溫型壓力變送器，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
3、被測介質不能結冰，否則傳感器(transducer)元件隔離(gé lí)膜片容易損傷，導致變送器破壞(vandalism)。
4、在測量蒸汽或其他高溫（hyperthermia）介質時，其溫度不應超過變送器使用時的---溫度，否則必須使用散熱（radiating）裝置。
5、在測量蒸汽或其他高溫介質時，為使變送器和管道連在一起，應使用散熱（radiating）管，并使用管道上的壓力傳至變壓器。壓力變送器是指以輸出為標準信號的壓力傳感器，是一種接受壓力變量按比例轉換為標準輸出信號的儀表。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，致使損壞傳感器。
6、在壓力傳輸過程中，應注意(attention)幾點：變送器與散熱管連接處不可漏氣；在打開閥門時要小心，以免被測介質直接沖擊、損壞傳感器膜片；必須保持管路暢通，避免管道中的沉積（sedimentation)物彈出并損壞傳感器膜片。差壓變送器的主要作用把壓力信號傳到電子設備，進而在計算機顯示壓力其原理大致是：將水壓這種壓力的力學信號轉變成電流（4-20ma）這樣的電子信號壓力和電壓或電流大小成線---，一般是正比關系。
高溫壓力變送器選用高精度、高穩定性高溫壓力傳感器組件，是一種使用耐高溫壓力芯體或者藍寶石芯體為測壓原料的壓力傳感器，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4~20mA，0~5VDC，0~10VDC及1~5VDC等標準電信號。高質量的傳感器、全密封焊接的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。該產品有多種接口形式和多種引線方式，能夠最大限度的滿足客戶的需要，適用于高溫工業環境下與各種測量控制設備配套使用。
