合適的扭矩傳感器怎么選？具體怎么安裝？
作者來源:admin 發表時間：2022-10-25
導讀：扭矩傳感器是這種測定各類扭矩、轉數及機誡熱效率的精細測量?jī)x器。靜態扭矩傳感器一般用于檢測扭矩強烈變化的場所，必須履行撲捉扭矩或扭矩谷值，如扭緊機、電動扳手、電動機

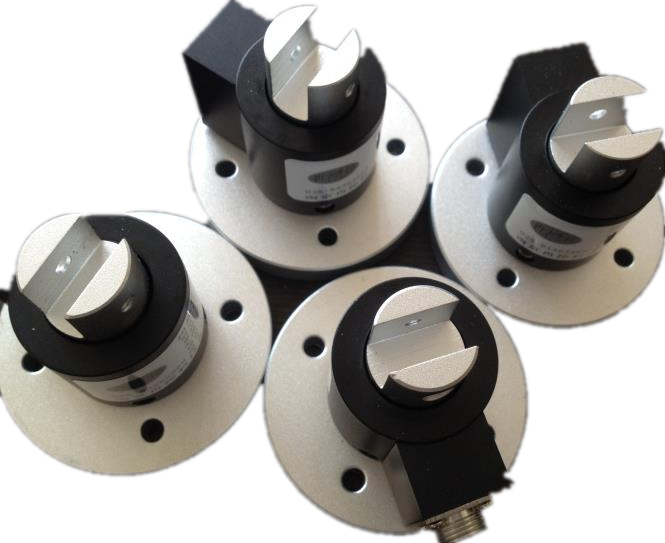

扭矩傳感器是這種測定各類扭矩、轉數及機誡熱效率的精細測量?jī)x器。靜態扭矩傳感器一般用于檢測扭矩強烈變化的場所，必須履行撲捉扭矩或扭矩谷值，如扭緊機、電動扳手、電動機輸出扭矩、發功機輸出扭矩、鉆具扭矩。
動態扭矩傳感器也是在零件加工流程中道具或設備所即時顯視的扭矩，是地腳螺絲擺脫靜態磨擦所超越的扭矩。一般定扭矩道具和扭緊機事前設定的扭矩值都是動態扭矩值。在具體零件加工流程中，差異動態扭矩和靜態扭矩十分要害，相關到商品終究零件加工的效果。
如何選擇合適的傳感器？
1、要對測得的扭矩進行一般性判斷。靜態轉矩傳感器只適用于靜態、不連續旋轉的轉矩力值測量。當轉速過快或旋轉超過360度范圍時，動態扭矩傳感器是扭矩測量的選擇。
2、在實驗室使用時，應盡量選用精度較高的扭矩儀。精度等級不應低于0.5或1級；如果使用場合是工業現場，須選用可靠性高、結構簡單、精度不太高的轉矩表，精度等級一般為1、2、3級即可。
3、選擇扭矩傳感器的范圍。如果扭矩值在靜態狀態下測量，所選擇的傳感器的范圍與設備的大負載相同。當測量動態扭矩值（電源不能控制速度）時，在選擇扭矩傳感器的范圍時，選擇設備的大負載扭矩值的2倍。如果你有一個轉換器來控制電源速度：你可以選擇扭矩傳感器的范圍和設備的大負載扭矩值。
4、易于安裝和使用。（扭矩傳感器安裝方式）不同類型的傳感器有不同的安裝要求，如磁電式扭矩傳感器安裝須嚴格對準，否則傳感器彈性軸會彎曲，造成附加誤差，水平安裝軸系不對準，會使傳感器安裝不當。
一般在安裝工廠中，應用道具能源道具零件加工時選用動態扭矩傳感器。在定扭矩道具和扭緊機里設定的扭矩為動態扭矩傳感器。而用指針式扳子檢測時需測定出的扭矩為靜態扭矩。動態扭矩傳感器一般為質量檢驗單位檢測零件加工品質的根據。
扭矩傳感器的安裝方法：
1、測量傳感器的軸徑和中心高，待裝。
2、使用兩組聯軸器或法蘭，將扭矩傳感器安裝在動力設備與負載之間。
3、分別調整動力設備、負載、扭矩傳感器的中心高和同軸度，要求小于0.01mm，然后將其固定，并緊固可靠，不允許有松動，使用小量程或高轉速傳感器時，要嚴格保證連接的中心高和同軸度，否則可能造成測量誤差及傳感器的損壞。
4、連接時可選用剛性或彈性聯軸器，在震動較大或同軸度無法保證安裝要求時（大于0.05mm，小于0.02mm），建議使用饒性、彈性或萬向節聯軸器；并在傳感器底座與支撐架之間建議加10mm左右的橡膠墊以減輕傳感器安裝不同心造成的損壞。
5、動力源及負載設備必須固定牢固避免振動；傳感器的支撐底座必須有一定的強度，以保證安裝的穩定性，避免造成過大的震動，否則可能造成測量數據不穩定，影響測量精度。
6、聯軸器應緊靠傳感器兩端的軸肩。傳感器為精密測量?jī)x器，安裝使用中嚴禁撞擊、敲打等劇烈沖擊。
7、傳感器使用時推薦采用水平安裝，進行其它角度的安裝時，請慎重。安裝傳感器不允許隨過大的軸向和或彎矩，否則可能影響傳感器的使用，甚至造成傳感器的損壞。
